设备预测（体检）测点常见行业机组统计

方案介绍

一、化工行业

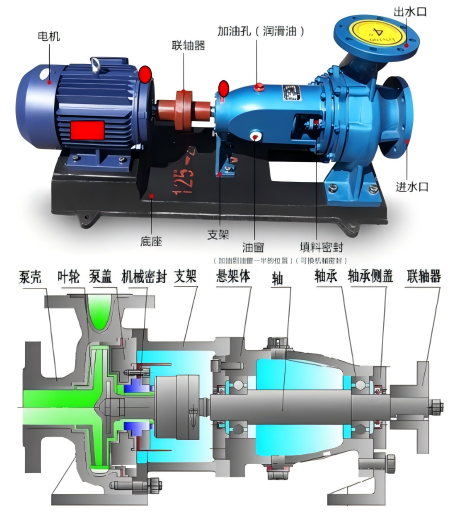

1.1 单级离心泵


测点安装位置	安装必要性	传感器型号
电机驱动端	选装	AIR
泵输入端轴承	必装	AIR
电流指纹	选装	HL-XSP4000-CF

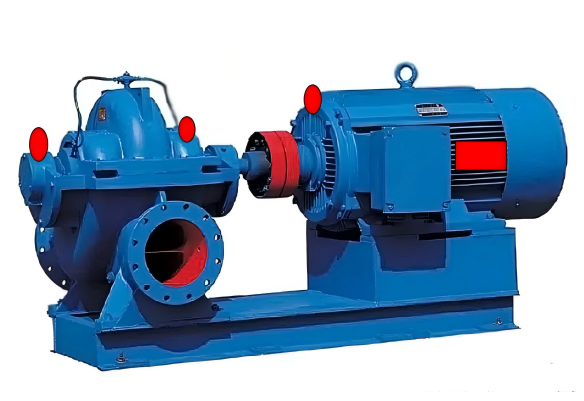

1.2 双吸离心泵


测点安装位置	安装必要性	传感器型号
电机驱动端	选装	AIR
泵输入端轴承	必装	AIR
泵非驱动端轴承	必装	AIR
电流指纹	选装	HL-XSP4000-CF

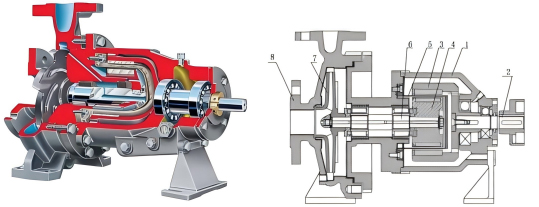

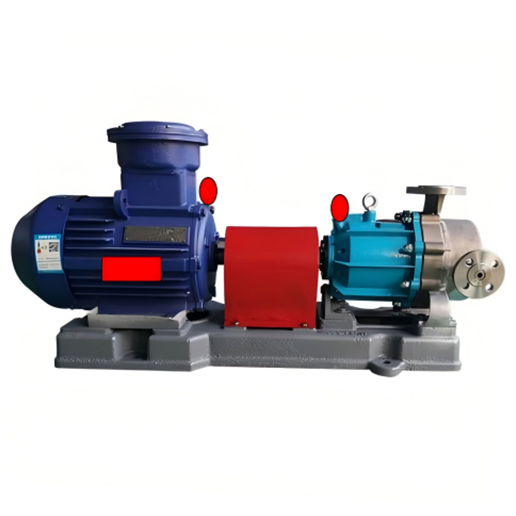

1.3 磁力泵



测点安装位置	安装必要性	传感器型号
电机驱动端	选装	AIR
泵输入端轴承	必装	AIR
电流指纹	选装	HL-XSP4000-CF

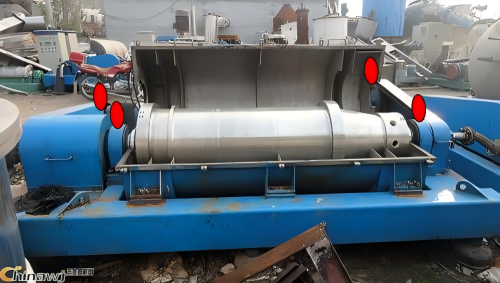

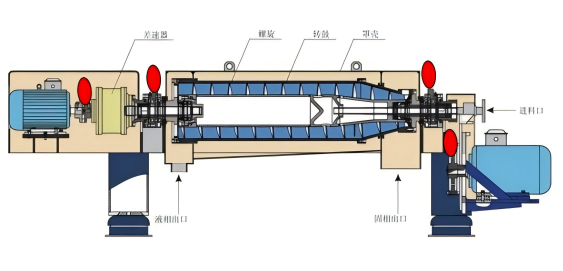

1.4 卧式离心机



测点安装位置	安装必要性	传感器型号
主电机驱动端轴承	必装	AIR
副电机驱动端轴承	必装	AIR
转鼓轴承主电机侧	必装	AIR
转鼓轴承副电机侧	必装	AIR
电流指纹	选装	HL-XSP4000-CF

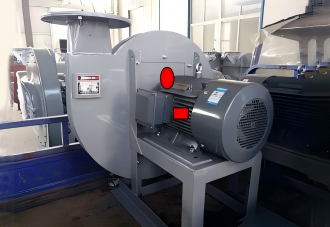

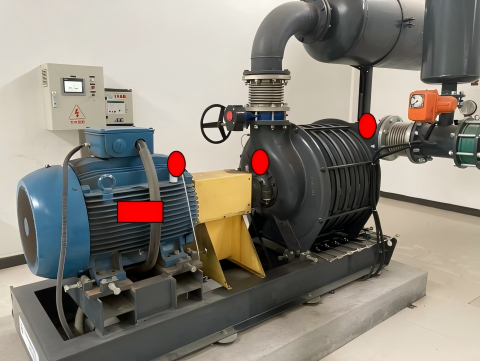

1.5 离心鼓风机


测点安装位置	安装必要性	传感器型号
电机驱动端	必装	AIR
电流指纹	选装	HL-XSP4000-CF

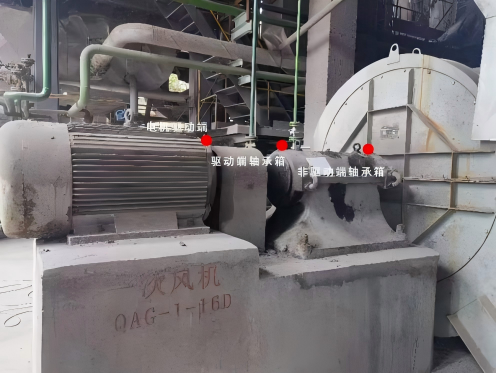

1.6 一次风机


测点安装位置	安装必要性	传感器型号
电机驱动端	必装	AIR
驱动端轴承座	必装	AIR
非驱动端轴承座	必装	AIR
电流指纹	选装	HL-XSP4000-CF

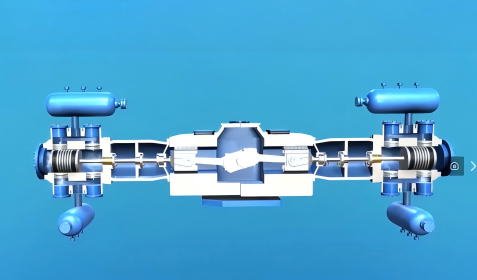

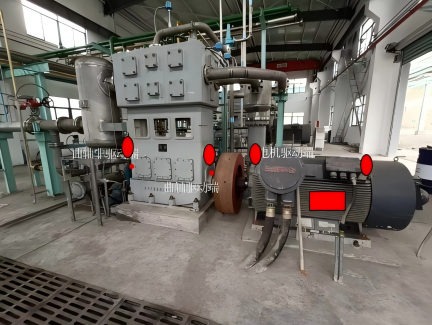

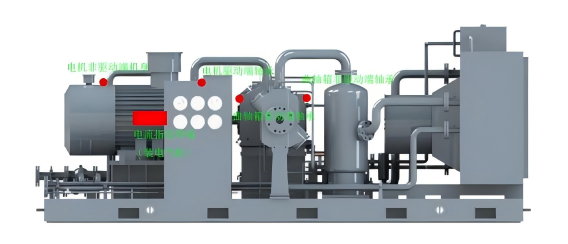

1.7 往复式容积压缩机


https://www.bilibili.com/video/BV1sL4y1w7t3/


测点安装位置	安装必要性	传感器型号
电机驱动端	必装	AIR
电机非驱动端轴承	必装	AIR
压缩机输入端轴承	必装	AIR
压缩机输出端轴承	必装	AIR
电流指纹	选装	HL-XSP4000-CF

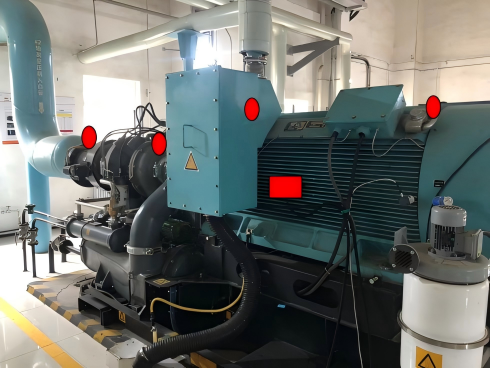

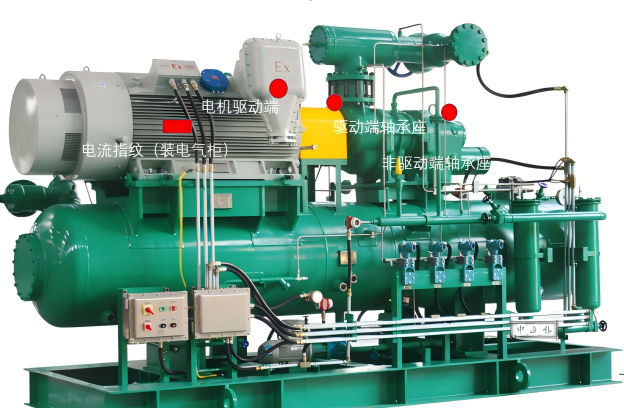

1.8 螺杆压缩机组


测点安装位置	安装必要性	传感器型号
电机驱动端轴承	必装	AIR
电机非驱动端轴承	必装	AIR
压缩机输入端轴承	必装	AIR
压缩机输出端轴承	必装	AIR
电流指纹	选装	HL-XSP4000-CF

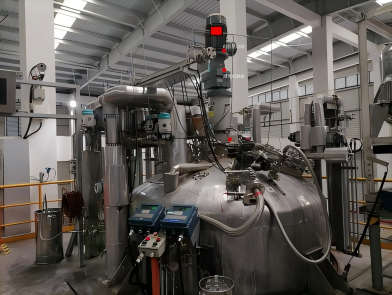

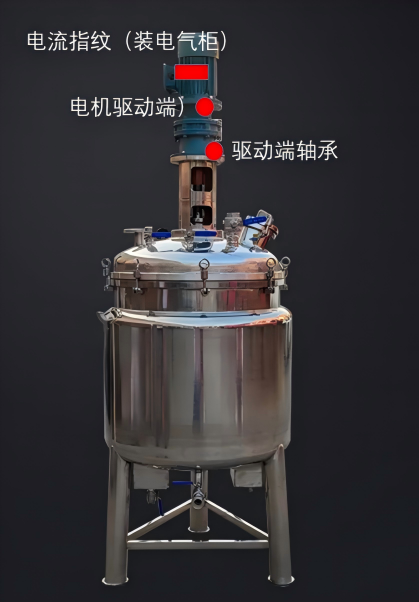

1.9 反应釜


测点安装位置	安装必要性	传感器型号
电机驱动端轴承	必装	AIR
减速机输入端	选装	AIR
驱动端轴承	必装	AIR
电流指纹	选装	HL-XSP4000-CF

1.10 氧化釜


测点安装位置	安装必要性	传感器型号
电机驱动端轴承	必装	AIR
驱动端轴承	必装	AIR
电流指纹	选装	HL-XSP4000-CF

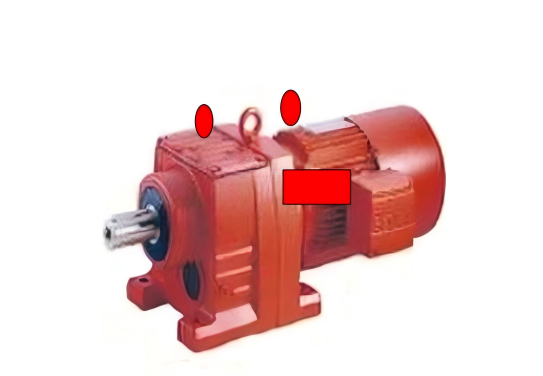

1.11 单级齿轮减速机


测点安装位置	安装必要性	传感器型号
电机驱动端轴承	必装	AIR
减速机驱动端	必装	AIR
电流指纹	选装	HL-XSP4000-CF

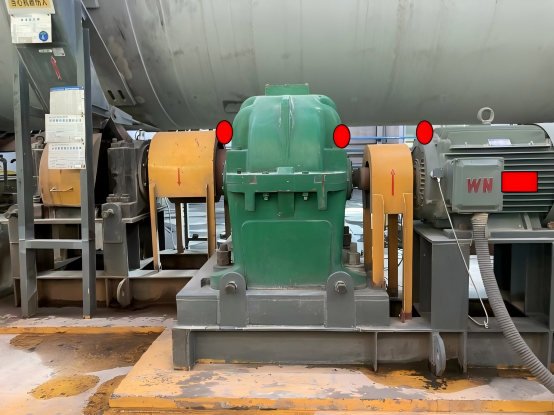

1.12 多级齿轮减速机


测点安装位置	安装必要性	传感器型号
电机驱动端轴承	必装	AIR
减速机输入端	必装	AIR
减速机输出端	必装	AIR
电流指纹	选装	HL-XSP4000-CF

二、水务、水处理行业

2.1 双吸离心泵


测点安装位置	安装必要性	传感器型号
电机驱动端	选装	AIR
泵输入端轴承	必装	AIR
泵非驱动端轴承	必装	AIR
电流指纹	选装	HL-XSP4000-CF

2.2 单级离心泵


测点安装位置	安装必要性	传感器型号
电机驱动端	选装	AIR
泵输入端轴承	必装	AIR
电流指纹	选装	HL-XSP4000-CF

2.3 卧式离心机



测点安装位置	安装必要性	传感器型号
主电机驱动端轴承	必装	AIR
副电机驱动端轴承	必装	AIR
转鼓轴承主电机侧	必装	AIR
转鼓轴承副电机侧	必装	AIR
电流指纹	选装	HL-XSP4000-CF

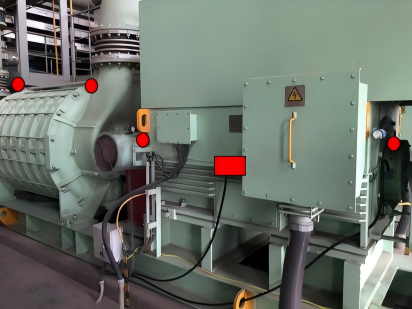

2.4 鼓风机

测点安装位置	安装必要性	传感器型号
电机驱动端	必装	AIR
鼓风机驱动端轴承	必装	AIR
鼓风机非驱动端轴承	必装	AIR
电流指纹	选装	HL-XSP4000-CF

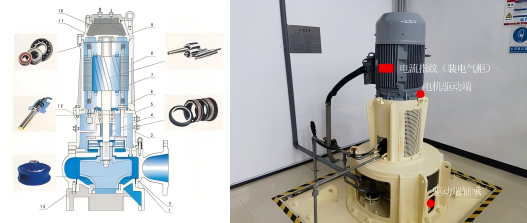

2.5 提升泵、污泥泵


测点安装位置	安装必要性	传感器型号
电机驱动端	必装	AIR
泵输入端轴承座	必装	AIR
电流指纹	选装	HL-XSP4000-CF

三、能源矿产行业

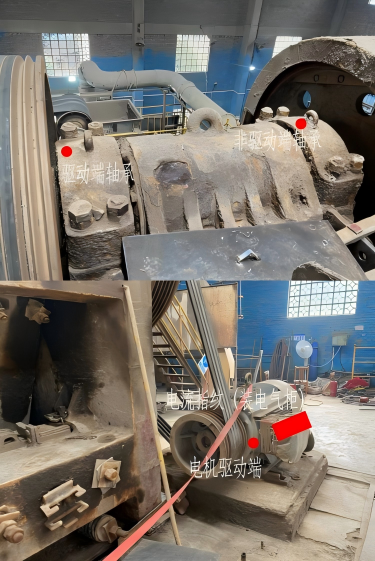

3.1 颚式破碎机


测点安装位置	安装必要性	传感器型号
电机驱动端轴承	必装	AIR
驱动端轴承	必装	AIR
非驱动端轴承	必装	AIR
电流指纹	选装	HL-XSP4000-CF

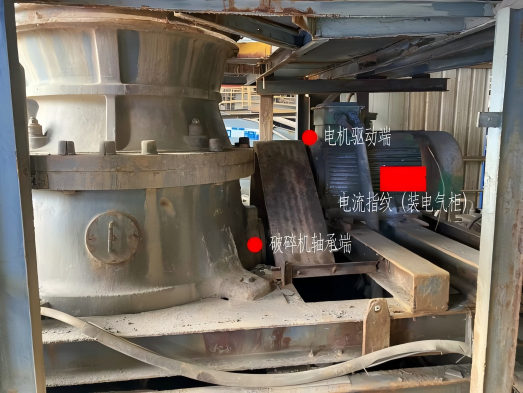

3.2 圆锥破碎机


测点安装位置	安装必要性	传感器型号
电机驱动端轴承	必装	AIR
驱动端轴承	必装	AIR
电流指纹	选装	HL-XSP4000-CF

3.3 脱硫风机


测点安装位置	安装必要性	传感器型号
电机驱动端	必装	AIR
驱动端轴承座	必装	AIR
非驱动端轴承座	必装	AIR
电流指纹	选装	HL-XSP4000-CF

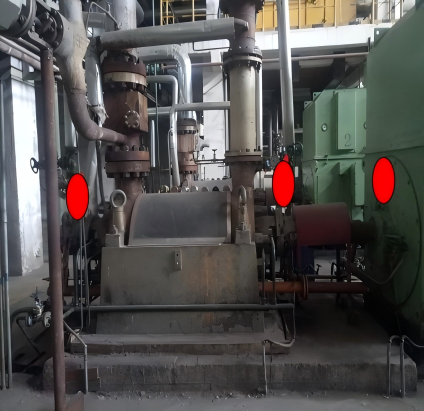

3.4 锅炉给水泵、离心泵


测点安装位置	安装必要性	传感器型号
电机驱动端	必装	AIR
泵体驱动端	必装	AIR
泵体非驱动端	必装	AIR
电流指纹	选装	HL-XSP4000-CF

3.5 循环水泵


测点安装位置	安装必要性	传感器型号
电机驱动端	选装	AIR
泵输入端轴承	必装	AIR
泵非驱动端轴承	必装	AIR
电流指纹	选装	HL-XSP4000-CF

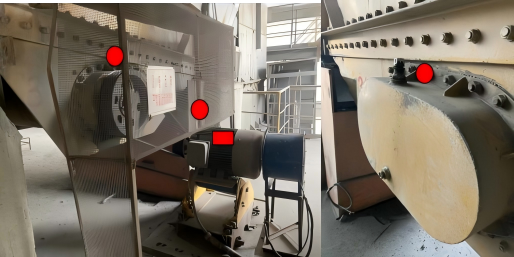

3.6 给料机


测点安装位置	安装必要性	传感器型号
电机驱动端	必装	AIR
给料机主轴承输入端	必装	AIR
给料机主轴承输出端	必装	AIR
电流指纹	选装	HL-XSP4000-CF

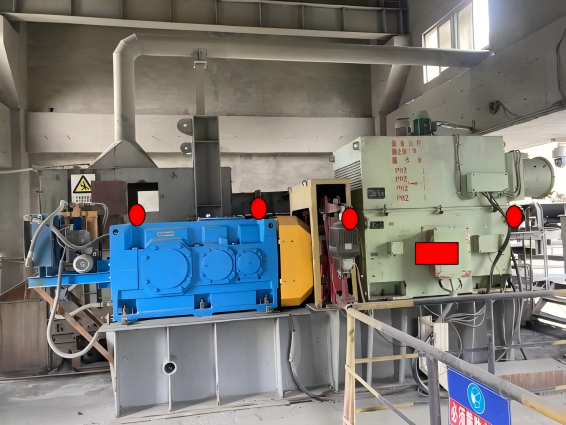

3.7 减速机


测点安装位置	安装必要性	传感器型号
电机驱动端	必装	AIR
电机非驱动端	必装	AIR
减速机输入端	必装	AIR
减速机输出端	必装	AIR
电流指纹	选装	HL-XSP4000-CF

3.8 氮压机


测点安装位置	安装必要性	传感器型号
电机驱动端轴承	必装	AIR
电机非驱动端轴承	选装	AIR
压缩机输入端轴承	必装	AIR
压缩机输出端轴承	必装	AIR
电流指纹	选装	HL-XSP4000-CF

四、煤炭电力行业

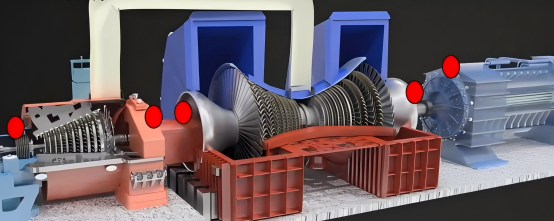

4.1 汽轮机


测点安装位置	安装必要性	传感器型号
高压涡轮蒸汽前轴承	必装	AIR
高压涡轮蒸汽后轴承	必装	AIR
低压涡轮蒸汽前轴承	必装	AIR
低压涡轮蒸汽后轴承	必装	AIR
发电机驱动端	必装	AIR
发电机非驱动端	必装	AIR

4.2 循环水泵


测点安装位置	安装必要性	传感器型号
电机驱动端	选装	AIR
泵输入端轴承	必装	AIR
泵非驱动端轴承	必装	AIR
电流指纹	选装	HL-XSP4000-CF

4.3 皮带输送机


测点安装位置	安装必要性	传感器型号
电机驱动端	必装	AIR
给料机主轴承输入端	必装	AIR
给料机主轴承输出端	必装	AIR
电流指纹	选装	HL-XSP4000-CF

4.4 脱硫氧化风机


测点安装位置	安装必要性	传感器型号
电机驱动端轴承	必装	AIR
电机非驱动端轴承	必装	AIR
风机机输入端轴承	必装	AIR
风机机输出端轴承	必装	AIR
电流指纹	选装	HL-XSP4000-CF

4.5 输灰空压机


测点安装位置	安装必要性	传感器型号
电机驱动端轴承	必装	AIR
电机非驱动端轴承	必装	AIR
空压机输入端轴承	必装	AIR
空压机输出端轴承	必装	AIR
电流指纹	选装	HL-XSP4000-CF
