产品概述

HL-IC AIR（全称：HL-IndustrialCheck AIR）工业体检是一款集振动、温度、噪声、超声、磁通量等多维度测量于一体的高端工业监测设备，搭载高性能AI芯片，支持端侧实时数据分析与故障诊断。广泛应用于化工、钢铁、石油、电力等高危或关键设备场景，助力企业实现预测性维护，降低非计划停机风险，提升设备运行效率。

    核心功能

l 多参数融合监测：同步采集振动（加速度/速度/位移）、温度、噪声、超声、磁通量等多维度数据，全面覆盖机械健康状态指标。

l 边缘计算：内置专用AI芯片，本地实时分析数据，自动识别设备异常（如轴承磨损、不平衡、松动等）。

l 无线传输：支持Wi-Fi和4G通信，数据可直连云端平台或本地服务器，适应复杂工业环境部署。

l 故障诊断与预警：基于机器学习算法，提供故障类型判定、严重度分级及维护建议，准确率≥95%（典型场景）。

    典型应用

1. 石油天然气采集中应用的各类泵组，包括抽油泵、柱塞泵、离心泵等机组设备；

2. 钢铁冶金中的高压水泵、风机等机组设备；

3. 化工厂的屏蔽泵、压缩机、高压往复泵、螺杆泵、离心泵等机组设备；

4. 其他领域各类电机/轴承设备；

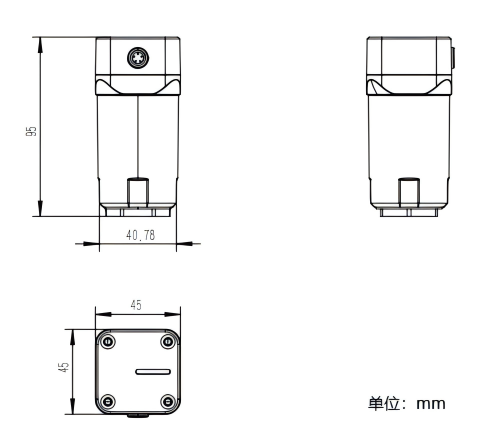

    产品尺寸

    产品参数

    故障诊断范围

    安装说明

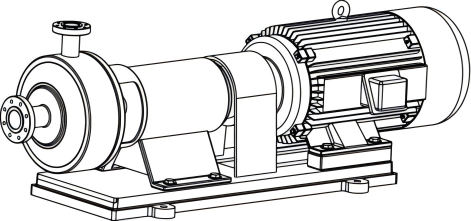

1、电机环顾

l 环顾观察电机外形结构，选择并确定检测设备安装位置(若现场日常有巡检，可参考日常巡检测量点位)，建议尽量在电机轴承端盖的位置且离监测部件就近安装。

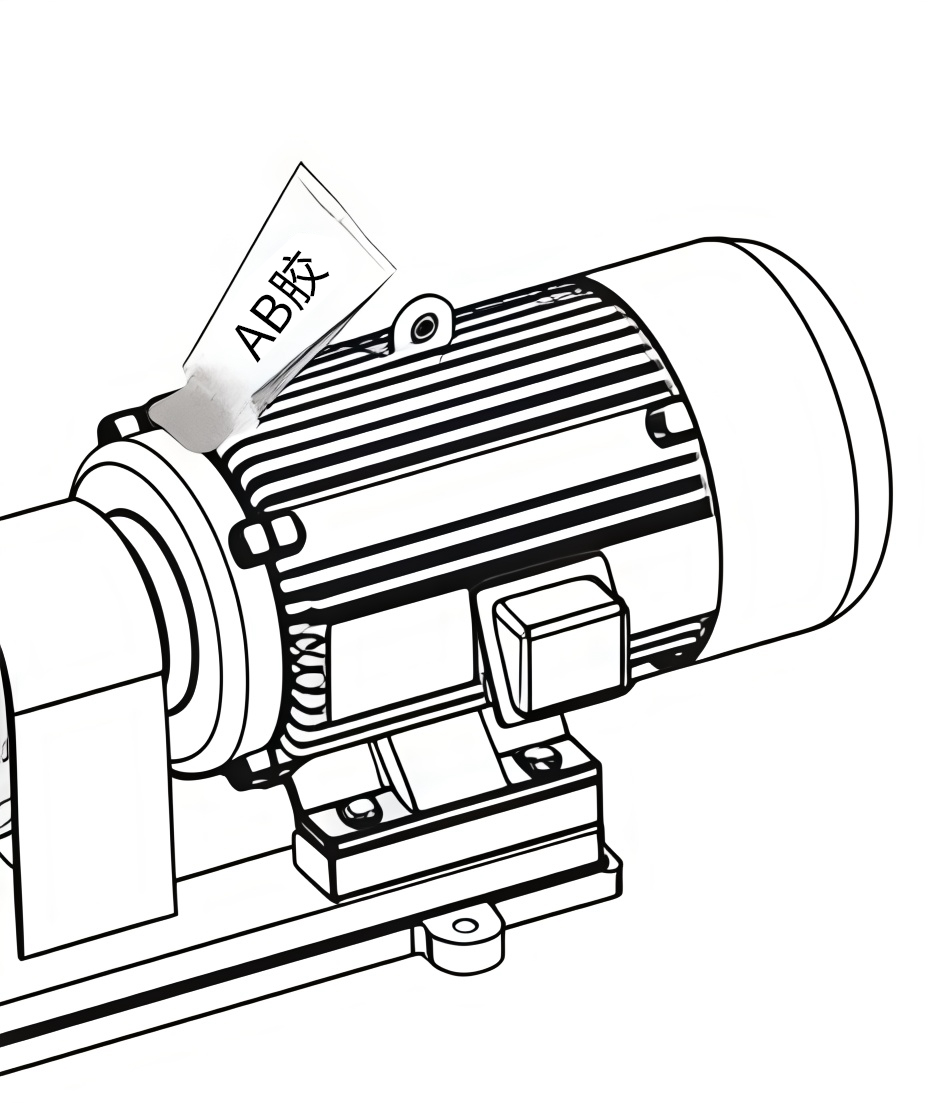

2、涂胶

l 粘接前准备。条件允许的情况下，可使用除漆剂先去除电机表面油漆，后使用砂纸或锉刀打磨光滑水平。清洁粘接面，均匀涂抹AB胶或铁泥胶。

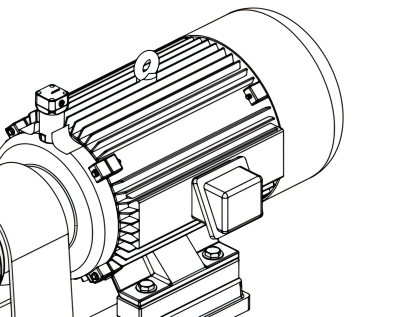

3、粘贴传感器底座

l 将底座放置涂胶处，用力按压粘合，配合辅助贴辅助固定，静置半个小时，等待AB胶初步固化。

4、安装传感器

l 在传感器底座的螺纹柱上涂抹适量螺纹胶，然后将传感器拧紧在底座上。

5、连接电源

l 设备粘接完成，联接电源线。

6、设备激活位置

l 设备需要12V供电。配件中附带220V转12V的开关电源以及与设备连接的带线航空插头（默认两米），需要现场提供220V电源。

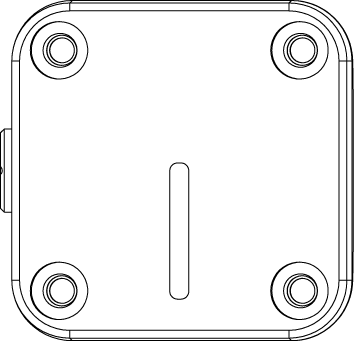

l 设备上电即开始运行，非实时模式下，设备运行完毕会进行休眠，此时如需再立即唤醒设备，可使用磁铁在如图所示位置停留数秒，直至设备指示灯亮起即可。

    安装要求

l 传感器安装时，因该预测点接触面紧密贴合。

l 传感器应水平或者垂直安装，尽量不要倾斜安装。

l 要求与被测体硬性接触，混合好的AB胶应在三分钟内使用。初步固化时间受环境温度影响。，冬季施胶和温度低于15℃时，应想方法把  被粘接物温度提高到正常温度或者30~50℃最好。

l 传感器到采集单元的过渡线缆尽量避免和动力线缆一起铺设，以免信号干扰。

l 使用方的过渡电缆建议使用两芯带屏蔽层的阻燃线，线芯截面不小于0.5m㎡。屏蔽层模块端单端接地。

    常见故障排查

注意事项：故障可能是由于传感器本身或现场接线引起的。排查疑似故障前，首先检查确认传感器安装是正确的，所有的连接是牢固的且位置正确。如果传感器安装正确，那么按照下面的步骤查出问题原因。如仍未解决，请联系技术人员协调进一步处理。
