方案介绍
矿用无线通信系统是针对矿山行业用户的安全生产需求及环境特点而量身定制的专用无线通信系统。采用5G 无线通信技术,系统可以实现井上、井下全方位的5G专网覆盖,提供基于VoNR的5G 新通话超清视频语音通话服务、大带宽高速数据业务、低延迟自动化工业控制等服务。

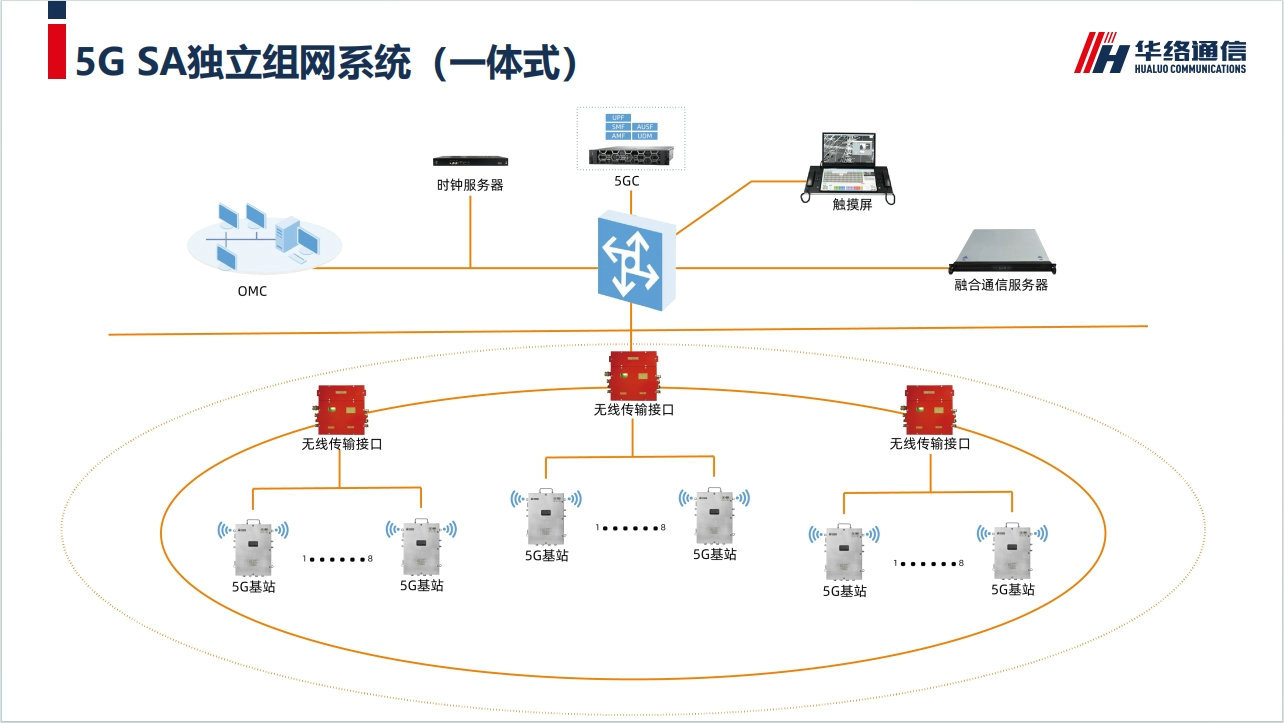

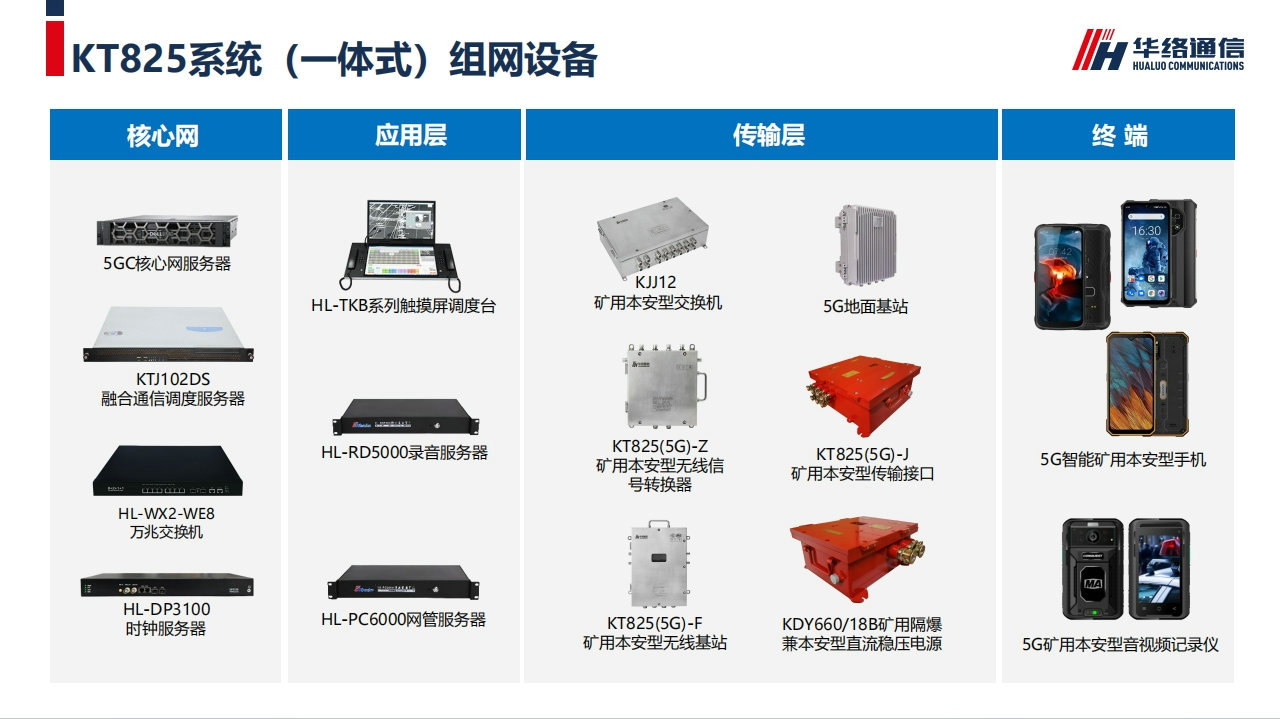

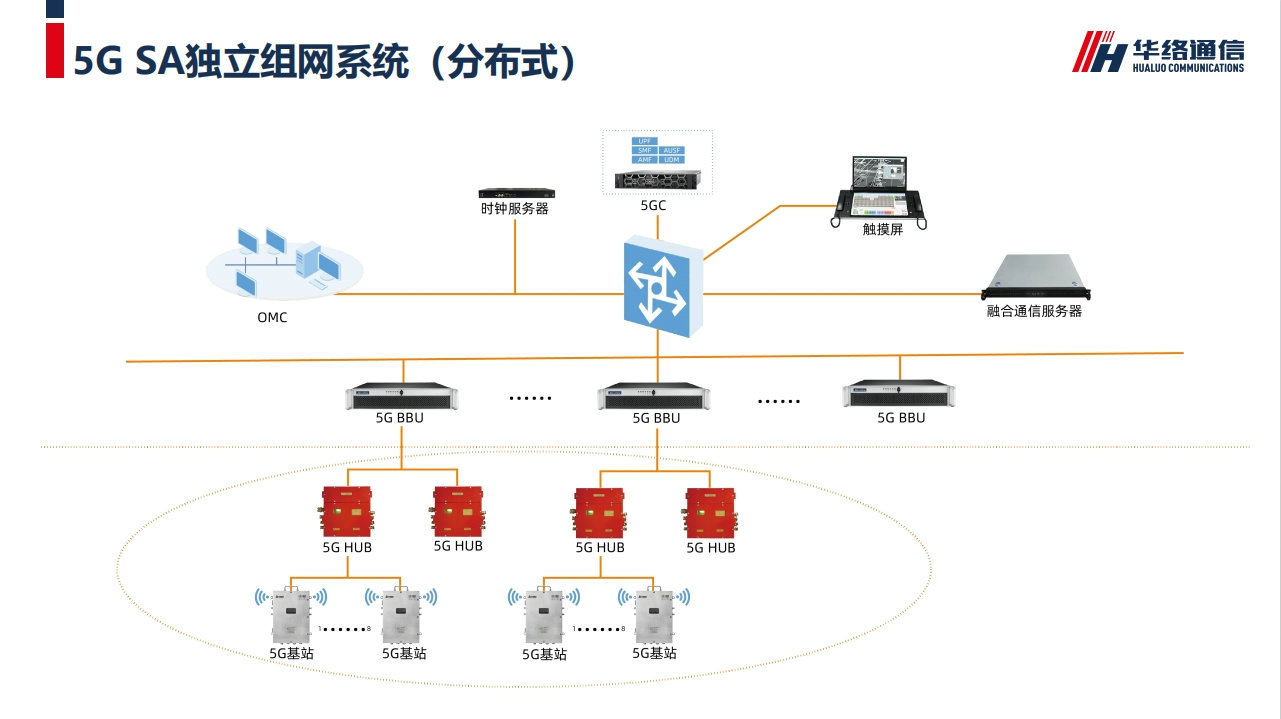

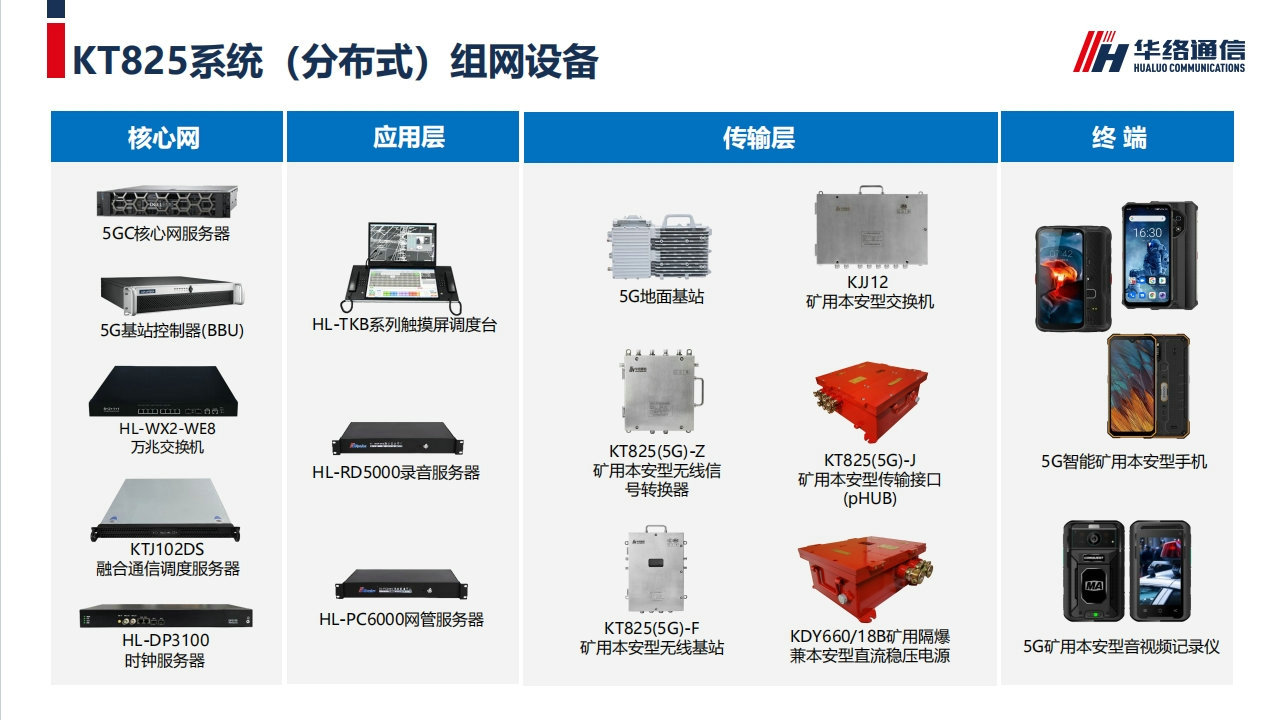

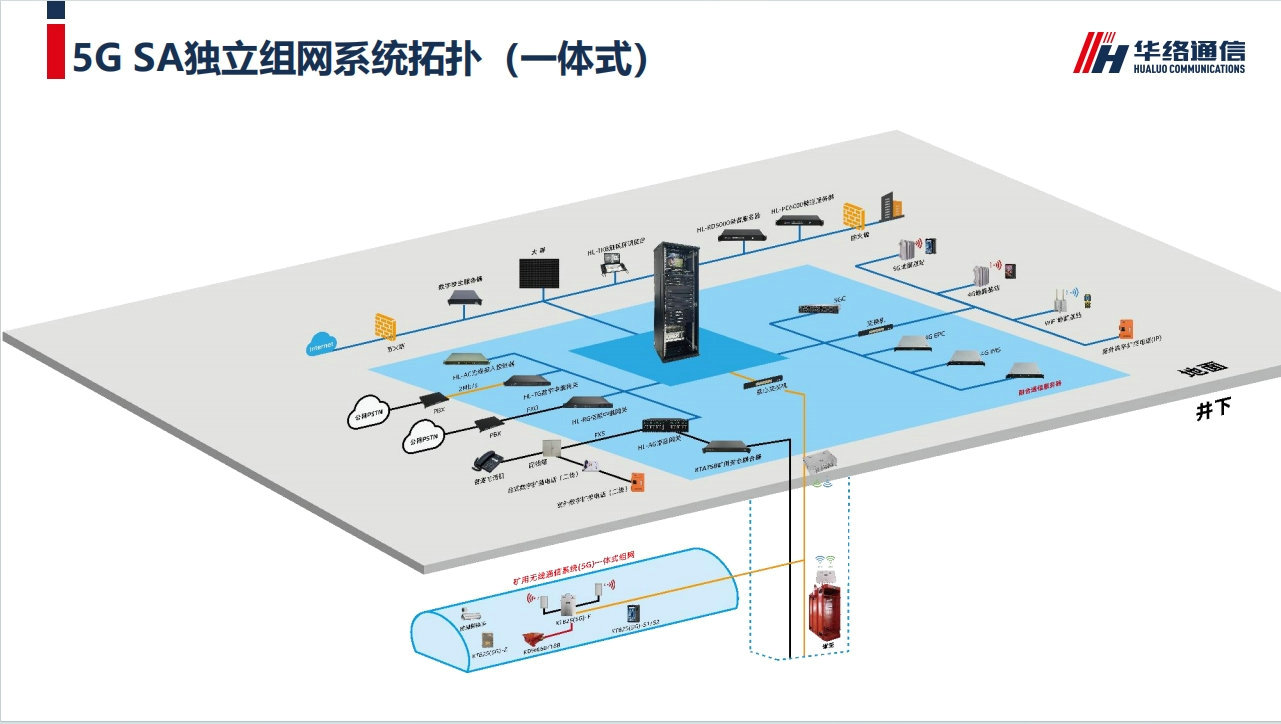

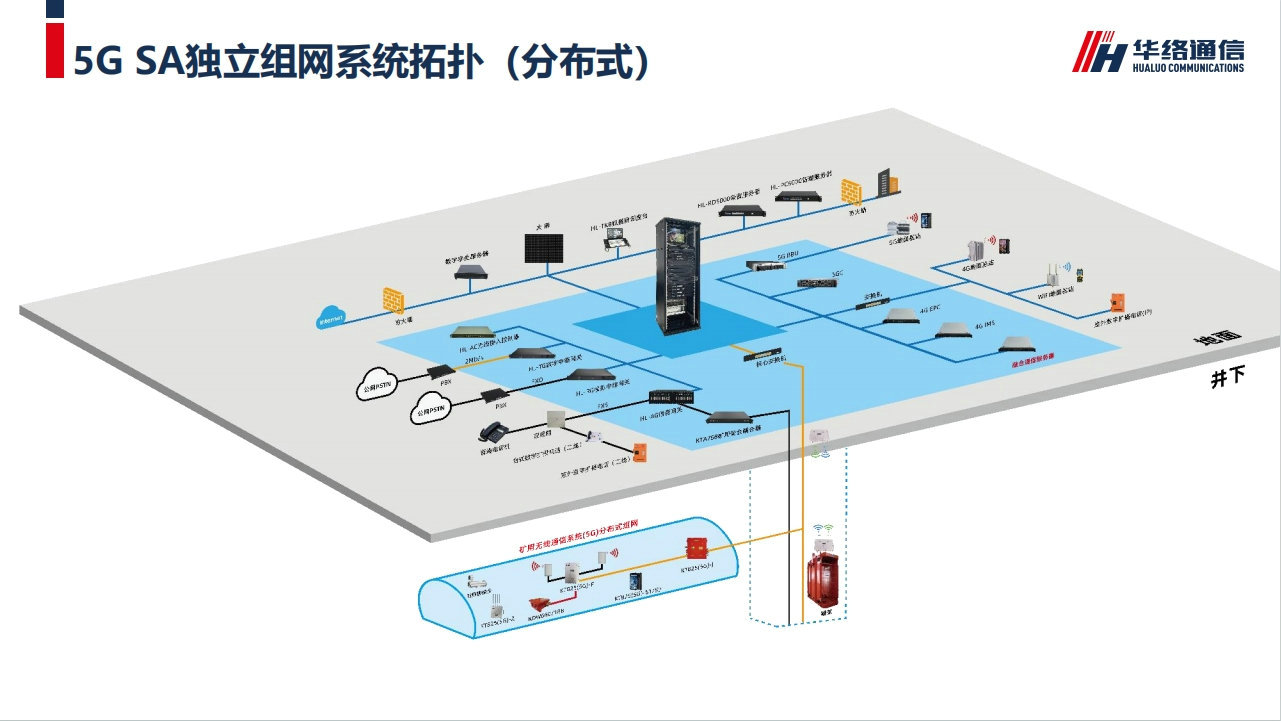

矿用5G无线通信系统采用SA架构组网,由地面设备:KTJ102DS融合通信服务器、触摸屏调度台、5GC核心网服务器、KT825(5G)-BBU 5G基站控制器;井下设备:KT825(5G)-J 矿用隔爆兼本安型传输接口、KT825(5G)-F 矿用本安型无线基站、KDW660 18B矿用隔爆兼本安型直流稳压电源、KT825(5G)-S 5G矿用本安型智能手机、KT825(5G)-Z矿用本安型无线传输基站(CPE)等组成。
系统结构多样,组网灵活,兼容性强,根据煤矿的现状,可选光纤组网的方式来完成数据链路的传输。
系统功能
● 通信功能:实现井上、井下无线覆盖,支持移动终端之间通话,支持移动终端与外网的行政电话、公网手机互联互通。

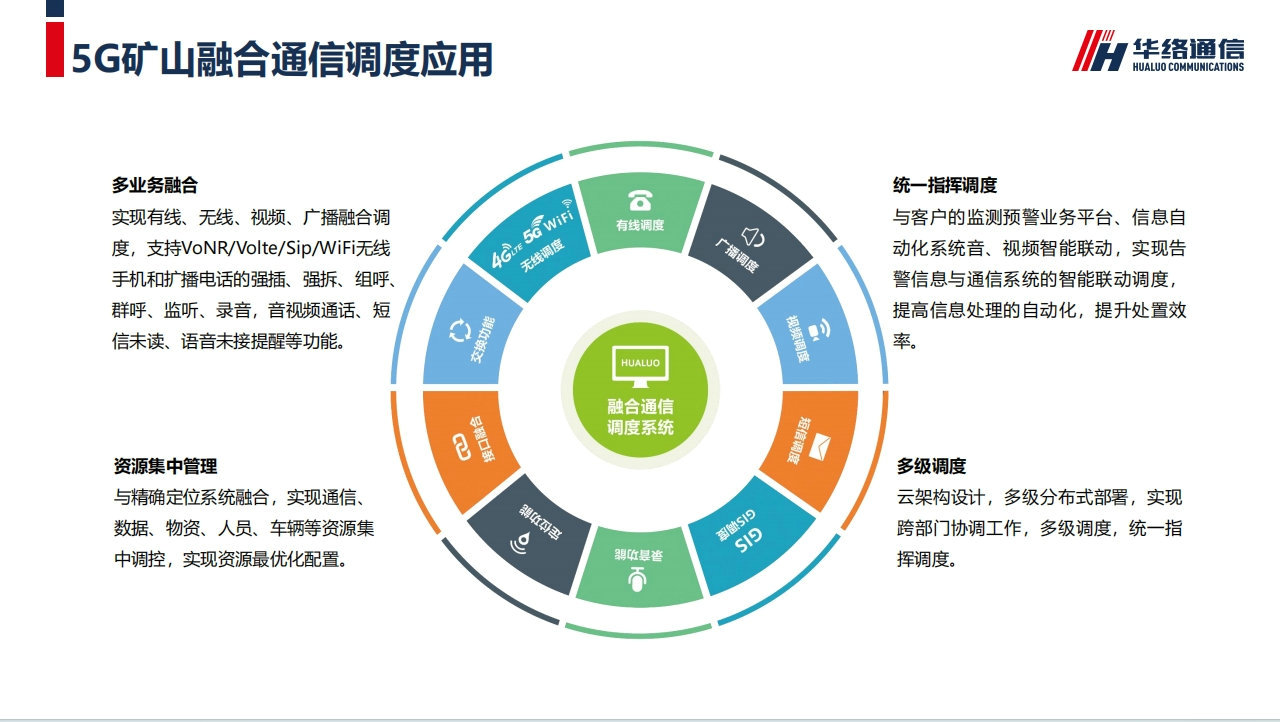

● 调度功能:系统全网支持IMS协议和SIP协议,实现有线、无线、视频、广播、地图融合调度,支持对VoNR/Sip无线手机的强插、强拆、组呼、群呼、监听、录音,音视频通话、短信未读、语音未接提醒等功能。
● 融合功能:为其他系统接入提供网口、光口、5G无线接口等。
● 联动功能: 提供丰富的对接接口。可对接广播系统、安全监测、人员定位、视频监控、运输管理、应急救援等多个系统,实现联动报警,信息下发。
● 增值功能:通过安装APP实现移动办公、远程诊断、视频会议、安全巡检、辅助决策。
系统特点
● 大带宽高速数据业务
矿用5G混合组网无线系统集合了第四代和第五代移动通信技术的优点,可以提供最高的无线接入数据速率,1GHz的数据带宽,可实现上行数据峰值速率500Mbps,下行数据峰值速率500Mbps。高速的数据业务可满足井下移动互联网的各种业务需求。
● 低延迟自动化工业控制
5G研究组织机构均对5G提出了毫秒级的端到端时延要求,理想情况下端到端时延为1ms,典型端到端时延为5-10ms左右。我们目前使用的4G网络,端到端理想时延是10ms左右,LTE的端到端典型时延是50-100ms,这意味着5G将端到端时延缩短为4G的十分之一。井下移动控制类设备延迟要求在ms级,可靠性需要达到99.99%,5G技术的特点满足井下自动化控制使用需求。
